通过设计优化把“好钢用在刀刃上”，在保证工程质量的前提下合理降低成本，简化施工工艺，缩短施工工期，减小费效比。因此对于参与建设的各单位来说，设计优化工作均具有重大意义。现本文根据实际经验中发生的施工图纸优化进行分享。

1、项目概况

我司合作***项目，位于合肥市高新区望江西路与鸡鸣山路交口，项目总建面29.12万平米，包括21栋高层住宅、5栋商业、普通地下车库及人防地下车库等业态。

2、S5#商业电缆路径优化

北区自管变至S5#商业电缆路径，设计为由自管变起沿地库桥架敷设至北区地库30轴交C~D轴部位，再转至地面管网经20#工井分别至22#、23#工井，然后进入S5#商业内；根据此路径测算，涉及电缆手工井4座、CPVC70电缆保护管67.2m、CPVC100电缆保护管338.45m、WDZB-YJY22-4*25电缆296.9m、WDZB-YJY22-4*10电缆611.5m、砼垫层11.697m3、砼包封45.773m3；建议在地下室顶板7轴交J~K轴附近开孔，将电缆引上至地面，再沿地库顶板敷设排管，将电源引至S5#楼；具体走向见下图：

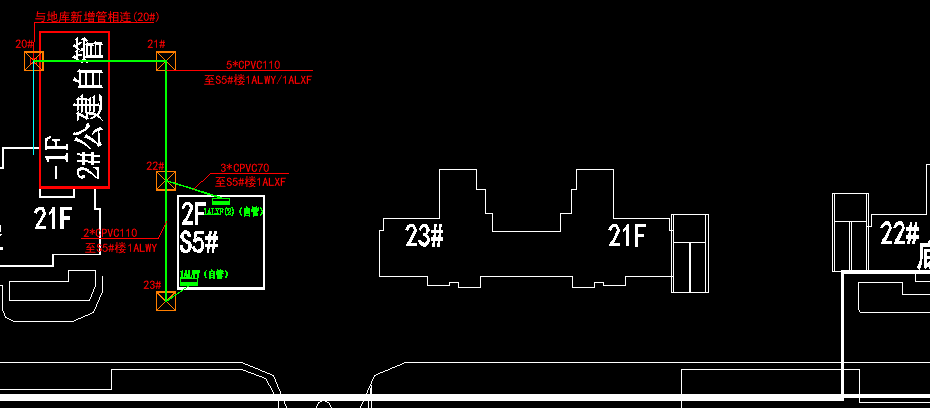

优化前电缆路径

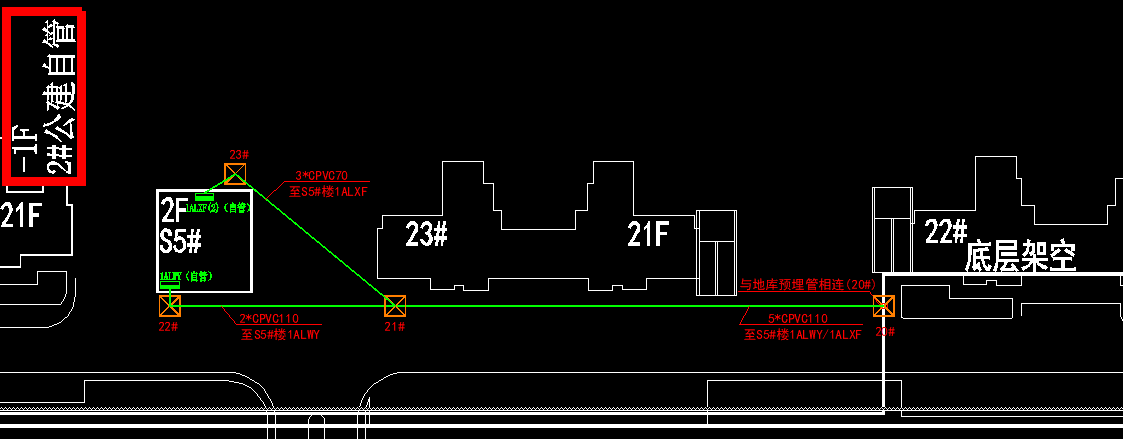

优化后电缆路径

①优化前工程量如下：手工井4座、CPVC70管67.2m、CPVC100管338.45m、WDZB-YJY22-4*25电296.9m、WDZB-YJY22-4*10电缆611.5m，砼垫层11.697m3，砼包封45.773m3。（计算式见工程量计算底稿）

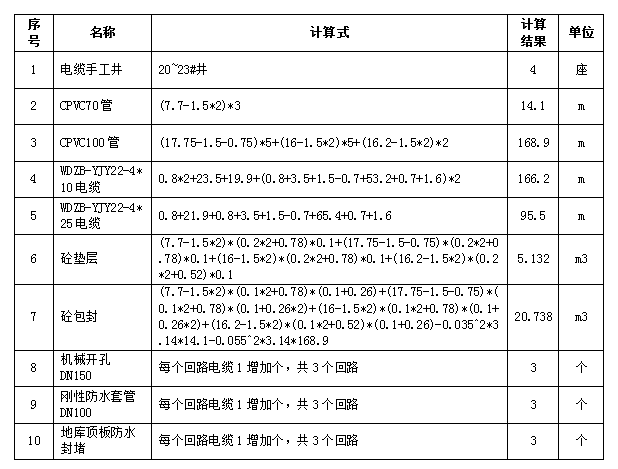

②经调整电缆路径后，涉及工程量为：手工井4座、CPVC70管14.1m、CPVC100管168.9m、WDZB-YJY22-4*25电95.5m、WDZB-YJY22-4*10电缆166.2m，砼垫层5.132m3，砼包封20.738m3，增加DN100刚性防水套管3个，增加开孔及封堵费用等。具体如下：

③优化减少CPVC70管53.1m、CPVC100管169.55m、WDZB-YJY22-4*25电缆201.4m、WDZB-YJY22-4*10电缆445.3m，砼垫层6.57m3，砼包封25.04m3，增加DN100刚性防水套管3个，增加开孔及封堵费用等。具体测算如下：

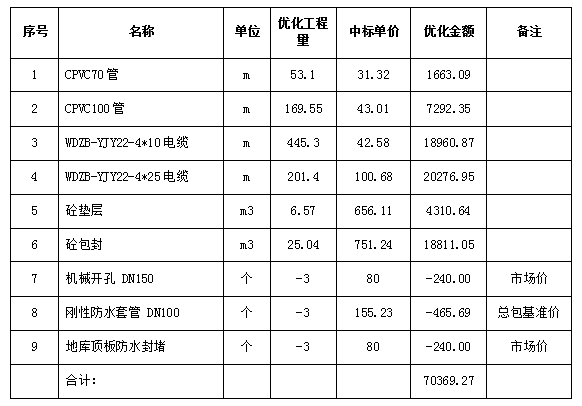

④根据自管变中标单位报价价计算，共优化金额70369.27元（含增加地库顶板防水套管及封堵费用）。

3、地库顶板上排管垫层优化

设计所有室外电力排管底部均设置100mm厚C15砼垫层，建议电力排管敷设在地库顶板上的部分取消垫层，以保证电力排管覆土厚度，涉及范围主要为人防地库上部（1#~3#楼局管电源部分）8#~9#工井、8#~12#工井、12#~13#工井、12#~14#工井、14#~16#工井，S5#商业电源进线部分20#~22#工井、21#~23#工井，涉及垫层工程量43.2m3。具体见下图：

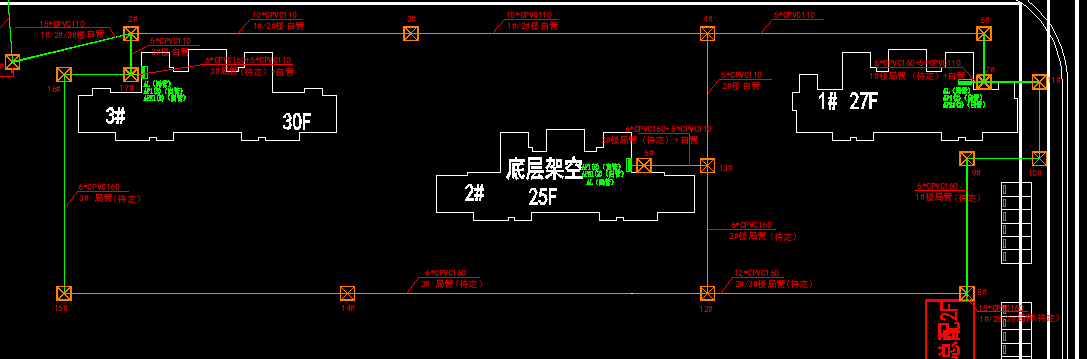

人防地库顶板上部

S5#商业电缆路径

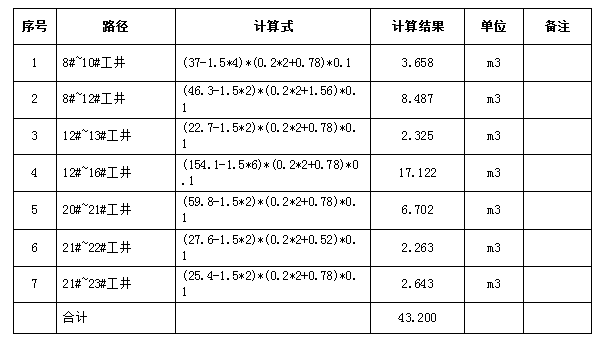

①优化前工程量如下：

②经调整做法后，取消此部分工程量。

③优化测算：根据自管变中标单位报价价计算，共优化金额28343.88元（优化工程量43.2m3*中标单价656.11元/m3=28343.88元）。

本次优化涉及优化金额合计98713.15元。

4、风险提示

①本次优化建议第1项，电缆走向优化，因涉及到地库顶板开孔，若处理不当，可能会引起地库漏水。

②本次优化建议第2项，地库顶板上排管垫层取消，因地库顶板本身为砼结构，无须增加垫层，可保证电力排管覆土厚度，无风险。
